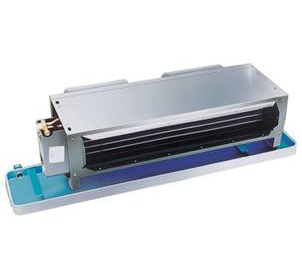

YBFC风机盘管机组
YBFC系列风机盘管，有吊顶暗装、立式暗装两大系列，每种系列机型均有2排管、3排管可选，各10个型号。标准工况风量范围从180m3/h到
2380m3/h（高速），供冷范围量从1.78~12.94kW，供热范围从1.63~21.74kW。产品型号齐全，更好的满足客户的不同需求。
该产品不仅设计严谨，制造精心；款式新颖，结构先进；性能高效，噪省低，耗电少，安全可靠，而且维修安装方便。
高能效
机组换热器采用优质铜管，配以高效波纹双曲开窗亲水铝翅片，运用先
进的机械无伸缩涨管工艺，换热效率高。配以大风量低噪声风机强化传
热，使机组发挥的传热效能。
低噪声
机组均经过匹配优化，风机经过逐一校验，确保机组宁静高效地工作。
无凝露
机组凝结水盘为整体冲压一次成型，无焊缝、焊点；难燃型保温材料整
体粘贴于水盘，杜绝滴漏水和凝露的现象。
安装简单
立式暗装风机盘管机组可靠墙安装在窗台下，客户可根据自己的喜好来
装修房间，既舒适又美观。
维护方便
电机采用进口高精度优质滚珠轴承，无须加油，自行润滑，噪声低，寿
命长。电机中心轴均经调质和表面防腐蚀处理，经久耐用。
灵活应用
提供多种选项，满足客户的不同需求。
机组命名
YBFC、 YBAH、 YBSE系列末端产品
产品详细参数：
两排管风机盘管参数：
|
型号 |
供冷量(全热，kw) |
供热量(kw) |
风量(中速档，m3/h) |
水流量(供冷，L/S) |
噪音(dB) |
|
YBFC02-2S(H) |
1.78 |
3.06 |
270 |
0.086 |
35(39.5) |
|
YBFC03-2S(H) |
2.74 |
4.82 |
410 |
0.132 |
38.5(39.5) |
|
YBFC04-2S(H) |
3.82 |
6.73 |
520 |
0.184 |
41(44) |
|
YBFC05-2S(H) |
4.14 |
7.29 |
660 |
0.200 |
42.5(44.5) |
|
YBFC06-2S(H) |
4.94 |
8.70 |
780 |
0.239 |
45(47) |
|
YBFC07-2S(H) |
5.95 |
10.20 |
900 |
0.287 |
46(47.5) |
|
YBFC08-2S(H) |
7.33 |
12.22 |
1030 |
0.354 |
45.5(47) |
|
YBFC10-2S(H) |
8.72 |
15.36 |
1310 |
0.421 |
48(50) |
|
YBFC12-2S(H) |
10.56 |
18.61 |
1560 |
0.510 |
49.5(52) |
|
YBFC14-2S(H) |
12.08 |
20.13 |
1830 |
0.583 |
51(53.5) |
三排管风机盘管参数：
|
型号 |
供冷量(全热，kw) |
供热量(kw) |
风量(中速档，m3/h) |
水流量(供冷，L/S) |
噪音(dB) |
|
YGFC02-3S(H) |
2.13 |
3.48 |
270 |
0.103 |
36.5(39) |
|
YGFC03-3S(H) |
3.26 |
5.32 |
390 |
0.157 |
38(41) |
|
YGFC04-3S(H) |
4.17 |
6.81 |
510 |
0.201 |
40.5(43) |
|
YGFC05-3S(H) |
4.84 |
7.91 |
640 |
0.234 |
42(44) |
|
YGFC06-3S(H) |
5.81 |
9.98 |
770 |
0.281 |
45(46) |
|
YGFC07-3S(H) |
6.44 |
11.05 |
900 |
0.311 |
45.5(47) |
|
YGFC08-3S(H) |
7.92 |
13.59 |
1020 |
0.382 |
45(46.5) |
|
YGFC10-3S(H) |
9.07 |
16.02 |
1290 |
0.438 |
47.5(49) |
|
YGFC12-3S(H) |
11.49 |
20.29 |
1530 |
0.555 |
49(51) |
|
YGFC14-3S(H) |
12.94 |
22.86 |
1790 |
0.625 |
51(52) |
四管制风机盘管参数：
|
型号 |
供冷量(全热，kw) |
供热量(kw) |
风量(中速档，m3/h) |
水流量(供冷，L/S) |
噪音(dB) |
|
YGFC02-AS(H) |
2.03 |
1.63 |
270 |
0.098 |
36.5(39) |
|
YGFC03-AS(H) |
3.08 |
2.49 |
370 |
0.149 |
38(41) |
|
YGFC04-AS(H) |
3.98 |
3.04 |
500 |
0.192 |
40.5(343) |
|
YGFC05-AS(H) |
4.56 |
3.52 |
620 |
0.220 |
42(44) |
|
YGFC06-AS(H) |
5.56 |
4.40 |
760 |
0.268 |
45(46) |
|
YGFC07-AS(H) |
6.16 |
4.98 |
900 |
0.298 |
45.5(47) |
|
YGFC08-AS(H) |
7.62 |
6.24 |
1010 |
0.368 |
45(46.5) |
|
YGFC10-AS(H) |
8.60 |
6.66 |
1270 |
0.415 |
47.5(49) |
|
YGFC12-AS(H) |
10.89 |
8.54 |
1500 |
0.526 |
49(51) |
|
YGFC14-AS(H) |
12.34 |
|
|
|
|
